چگونه یک ژنراتور قابل حمل را با استفاده‌از کلید چنج‌اور دستی یا اتوماتیک (MTS) به برق خانه وصل‌کنیم؟
اتصال یک ژنراتور قابل حمل به یک خانه توسط کلید چنج‌اور دستی و اتوماتیک، امن ترین و پیشنهاد شده ترین روش‌است.
مراحل سیم کشی و نصب یک ژنراتور با استفاده‌از کلید چنج‌اور یا انتقال دستی.
برای اتصال یک ژنراتور قابل حمل توسط کلید چنج‌اور دستی به سیستم برق یک خانه، مراحل زیر را خواهد‌داشت:
- کلید چنج‌اور (حدودا 63-100 آمپر بسته به بار) را نزدیک تابلو توزیع اصلی در خانه نصب‌کنید.
- همانطور که در شکل نشان داده‌شده‌است، برق اصلی (فاز و نول) را به عنوان ورودی به اولین ترمینال های بالای کلید همانطور که نمایش‌داده شده‌است وصل‌کنید.
- یک کابل 6 AWG (7.064″ یا 16 میلیمترمربع) را به دو ترمینال پایینی کلید چنج‌اور وصل کنید.
- اکنون یک پریز برق 3 پین به سیم نمره 6 یا 16 بر اساس آمپر مصرفی وصل کرده و به دیوار (نزدیک ژنراتور) نصب‌کنید و پریز برق سه پین ژنراتور را به سوکت برقی که قبلا نصب کردید وصل‌کنید.
- کار شما تمام شده‌است و آماده تغذیه برق اضطراری به تجهیزات خانه در هنگام قطع برق‌است.
آموزش‌های مرتبط:
در زیر دیگرام اتصالات ژنراتور با کمک کلید چنج‌اور با کلید انتقال نشان داده‌شده‌است.
درحالتی که همه بارها در هنگام خاموشی، به زنراتور متصل هستند.
اگر میخواهید یک بار مشخص را هنگام قطع برق به ژنراتور وصل‌کنید مثلا تعدادی بار برروی ژنراتور و بقیه برروی برق شهر هستند بخاطر اینکه ممکن‌است ژنراتور نتواند همه بارها را تغذیه کند.

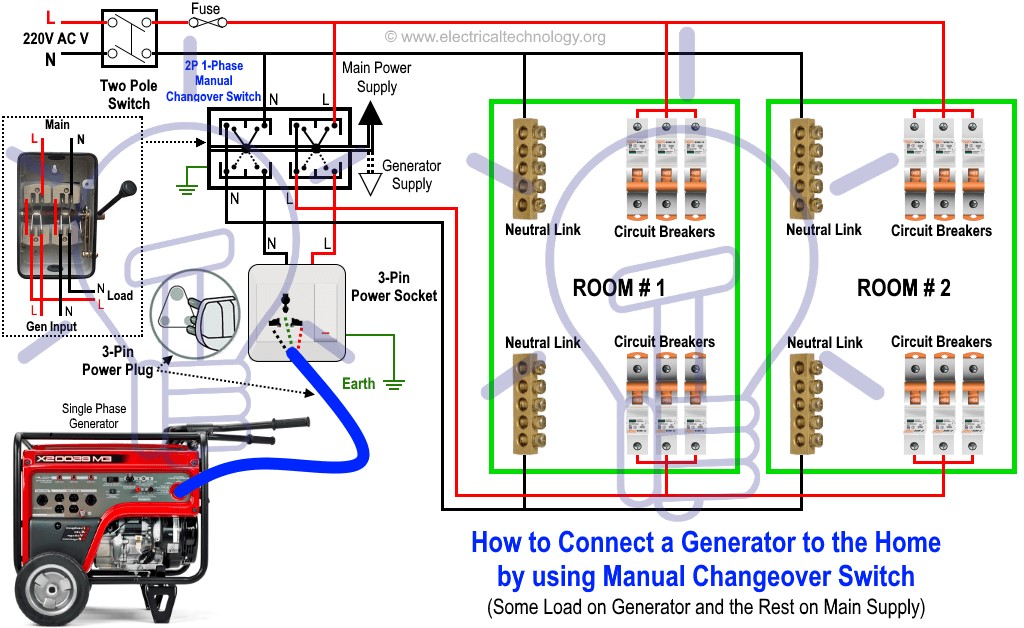

چگونه یک ژنراتور تکفاز را توسط کلید چنج‌اور اتوماتیک یا کلید انتقال دستی 2 پل (MTS) به یک خانه وصل کنیم؟

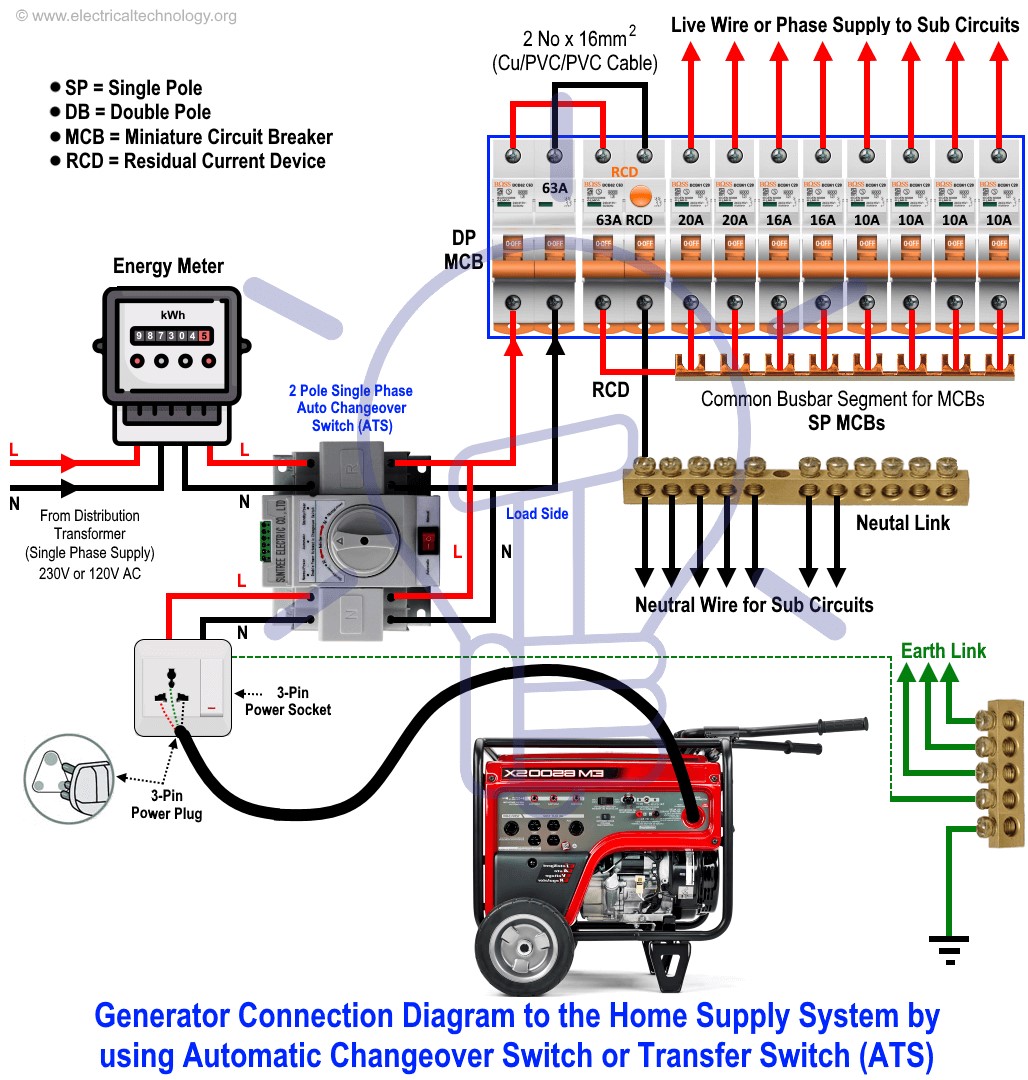

در این راه، ما باید از یک کلید چنج‌اور یا انتقال اتوماتیک 2 پل برای اتصال ژنراتور به برق خانه استفاده کنیم. روش اتصال همانند آنچه در بالا برای روش اول ذکر شد می‌باشد، اما باید از کلید چنج‌اور اتوماتیک 2 پل تکفاز بجای کلید انتقال دستی استفاده‌کنیم. هیچ تعللی وجود ندارد، به این عبارت که هنگامی که برق شهر برگردد، کلید انتقال اتوماتیک، به صورت خودکار برق را تشخیص داده و برق ژنراتور را به برق شهر و برعکس می‌فرستد.
توجه: ممکن‌است بخواهید از کلید چنج‌اور سه پل بجای دوپل استفاده‌کنید.
چگونه یک ژنراتور قابل حمل را بدون کلید چنج‌اور یا انتقال به یک خانه وصل کنیم؟

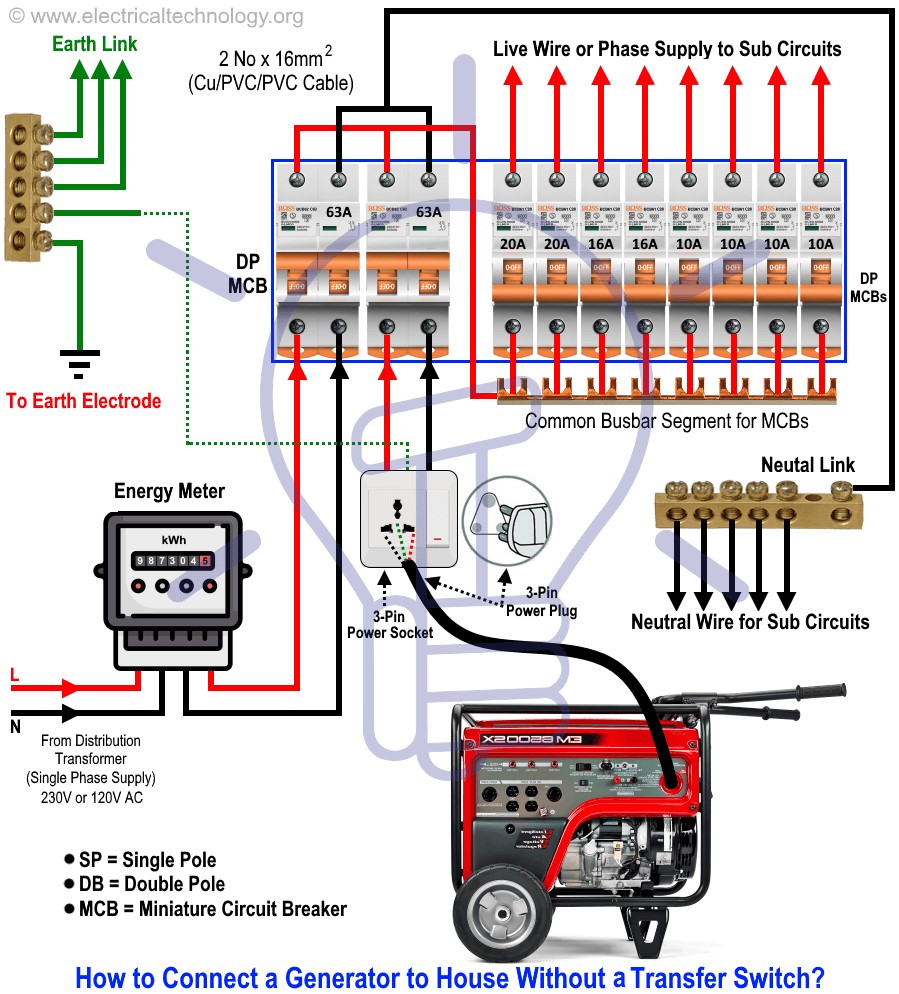

روند نصب همانند بالا‌است اما بدون MTS (کلیدهای چنج‌اور دستی). برای این مهم، هردو کلیدهای برق شهر (MCB) و ژنراتور را قطع کنید. اکنون با استفاده‌از سیم 6 AWG (16 میلیمتر مربع)، یک پریز برق سه پین را به کلید ژنراتور (MCB) متصل‌کنید. اکنون سه شاخه ژنراتور (همانند شکل زیر) را به پریز وصل‌کنید.
خط آبی (در شکل‌های 5.6.8 و 9) و فلش (↑) جهت توان را در مدار نشان می‌دهد.
تابلو چنج‌اور اتوماتیک و دستی
عملکرد
- در حالتی که برق شهر در دسترس نیست:
در این حالت، ژنراتور برق خانه را تامین‌کرده و و توان از طریق خط قرمز درون باکس آبی منتقل‌شده و تجهیزات متصل را تغذیه‌می‌کند.
خط قرمز درون باکس آبی و فلش آبی نشانگر جهت انتقال توان‌است.
توجه: لطفا مراقب باشید.
در این حالت، کلید MCB اول که به برق شهر وصل‌است خاموش بوده و MCB دوم که به ژنراتور وصل‌است روشن‌است.
برای امنیت بیشتر، هنگامی که ژنراتور کار نمی‌کند پریز برقی که ژنراتور به آن متصل‌است را خاموش کنید.
- هنگامی که برق شهر بر میگردد.
در این حالت برق تجهیزات خانه از بوسیله برق شهر و در مسیر خط قرمز در داخل باکس آبی تامین می‌شود.
بنابراین، ژنراتور قابل حمل در حالت آماده بکار باقی می‌ماند.
خط آبی و فلش های سیاه جهت توان را نشان می‌دهند.
تابلو چنج‌اور اتوماتیک و دستی
نکته: لطفا مراقب باشید.
در این حالت، کلید MCB متصل به برق شهر روشن بوده و کلید MCB متصل به ژنراتور خاموش‌است. برای برای امنیت بیشتر، هنگامی که ژنراتور کار نمی‌کند پریز برقی که ژنراتور به آن متصل‌است را خاموش‌کنید.
اخطار:
فقط یک MCB در هر لحظه باید روشن باشد. اگر در شکل‌های بالا MCB دوم نیز روشن باشد. آنگاه:
- هنگامی که برق شهر برگردد، ممکن‌است به ژنراتور آسیب رسانده یا کل سیستم را بسوزاند که منجر به شک الکتریکی و یا آتش سوزی خطرناک‌شود.
- هنگامی که برق شهر در دسترس نیست، خطوط برق اصلی شهر نیز توسط ژنراتور برق‌دار می‌شود که ممکن برق کاران و تکنسین‌هایی که با برق خانه‌های مجاور یا خطوط برق شهر کار می‌کنند را به خطر بیاندازد.
دیزل ژنراتور – ساختار ، نصب ، نگه‌داری و سیم‌کشی
اتصال ژنراتور قابل حمل به برق خانه توسط یک MCB جداگانه.
لطفا تمام توجهات، اخطارها، دستورالعمل‌ها، آموزش‌ها و توصیه‌ها را قبل از اجرای این روش بخوانید چون ممکن‌است این روش در بعضی از کشورها به دلایل امنیتی و خطرات آن غیر قانونی باشد. همچنین این روش برای مبتدیان یا حتی برای افراد متخصص به عنوان یک راه ممکن جهت برگرداندن برق به یک مجموعه (مثلا یک بیمارستان هنگام انجام یک عمل حساس) در هنگام خاموشی برق شهر و نبود روش جایگزین مناسب جهت تامین برق توصیه نمی‌شود.
این روش بسیار ساده‌است (همچنین خطرناک). این کار با اتصال ژنراتور به تابلو فیوز اصلی تسط یک پریز دیواری و یک MCB اضافی جهت تامین برق در صورت از دست رفتن برق شهر انجام‌می‌شود.
در هنگام قطع برق، فقط کلید برق شهر (MCB) را خاموش کرده و همانطور که در شکل زیر نشان داده‌شده، سه شاخه برق ژنراتور را به پریزی که قبلا برروی دیوار تعبیه کرده بودید وصل‌کنید.
عملکرد
عملکرد روش3 همانند روش2 است.

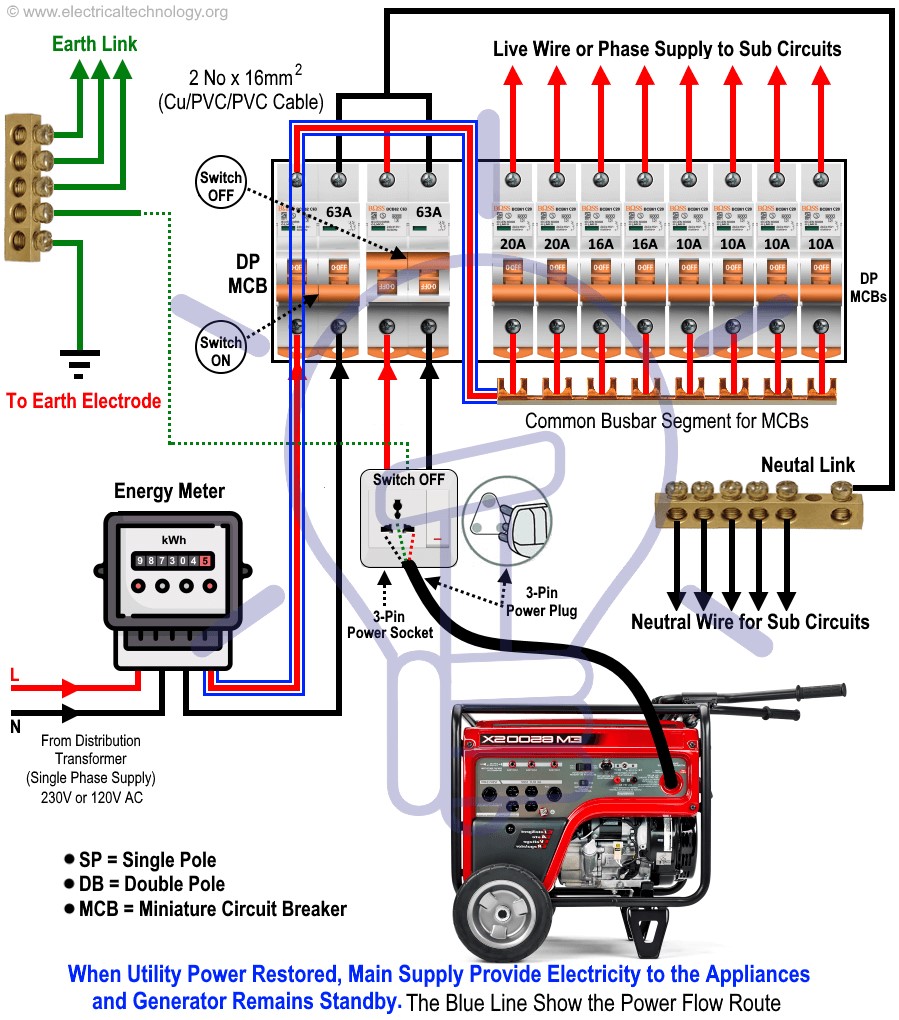

- هنگامی گه برق شهر بر میگردد:
در این حالت، برق تجهیزات خانه توسط برق شهر و از طریق خط قرمز تامین می‌شود. بنابراین ژنراتور در حالت آماده به کار باقی می ماند.
خط آبی در امتداد خط قرمز و فلش، جهت توان را مشخص می‌کند.
توجه: مراقب باشید.
در این حالت کلید MCB متصل به برق شهر روشن و MCB متصل به ژنراتور باید خاموش باشد.
برای امنیت بیشتر، هنگامی که ژنراتور کار نمی‌کند پریز برقی که ژنراتور به آن متصل است را خاموش کنید.

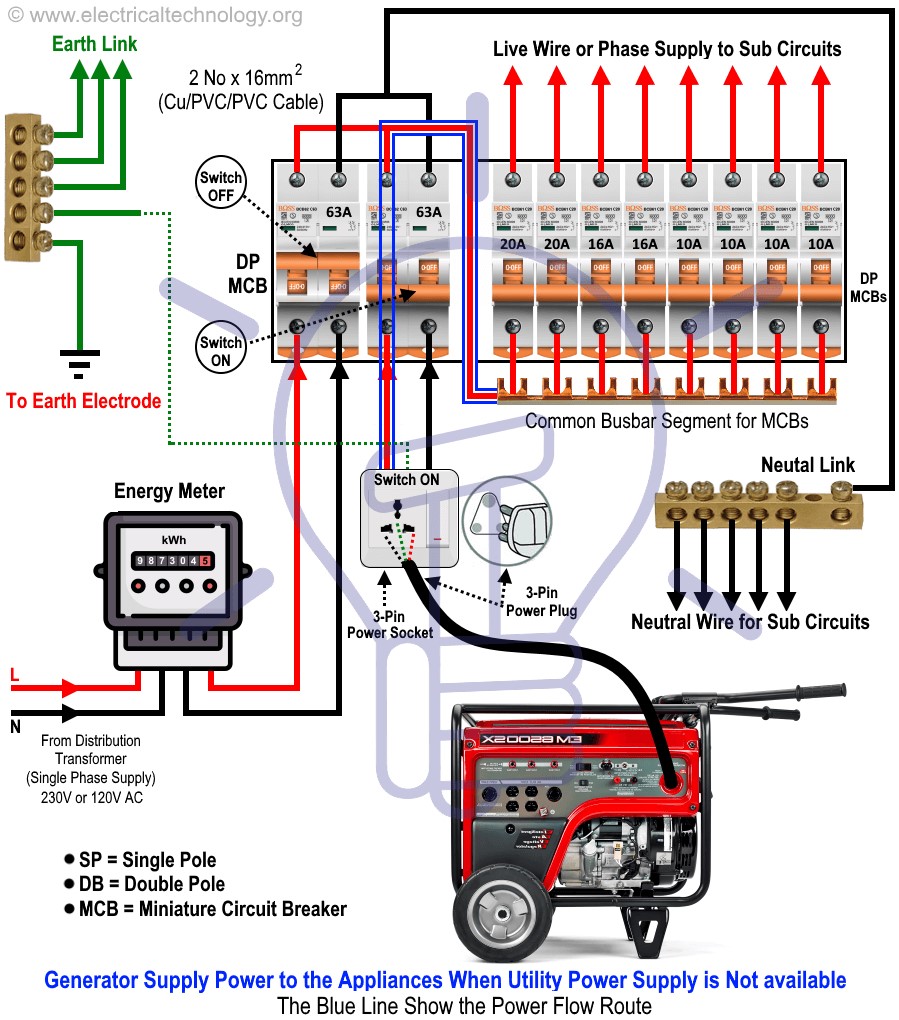

- هنگامی که برق شهر در دسترس نیست.
در این حالت، برق خانه توسط ژنراتور و در مسیر خطوط قرمز که در شکل نشان داده شده تامین می‌شود.
خط آبی در امتداد خط قرمز و فلش، جهت توان را مشخص می‌کند.
توجه: لطفا مراقب باشید.
در این حالت کلید MCB متصل به برق شهر خاموش و کلید MCB متصل به ژنراتور باید روشن باشد.
برای امنیت بیشتر، هنگامی که ژنراتور کار نمی‌کند پریز برقی که ژنراتور به آن متصل است را خاموش کنید.
توصیه ها و اخطارها:
فقط یک MCB در هر لحظه باید روشن باشد. اگر در شکل های بالا MCB دوم نیز روشن باشد. آنگاه:
- هنگامی که برق شهر برگردد، ممکن‌است به ژنراتور آسیب رسانده یا کل سیستم را بسوزاند که منجر به شک الکتریکی و یا آتش سوزی خطرناک شود.
- هنگامی که برق شهر در دسترس نیست، خطوط برق اصلی شهر نیز توسط ژنراتور برق دار می‌شود که ممکن برق کاران و تکنسین هایی که با برق خانه های مجاور یا خطوط برق شهر کار می‌کنند را به خطر بیاندازد.
- اگر تجربه کافی ندارید و از قوانین امنیتی که توسط شرکت توزیع برق یا راهنمای ژنراتور در کشور خود مطمئن نیستید، با این روش ژنراتور را به برق خانه وصل نکنید. پیشنهاد می‌شود که قبل از اجرای این روش، با یک مهندس برق یا نماینده شرکت برق تماس بگیرید.
