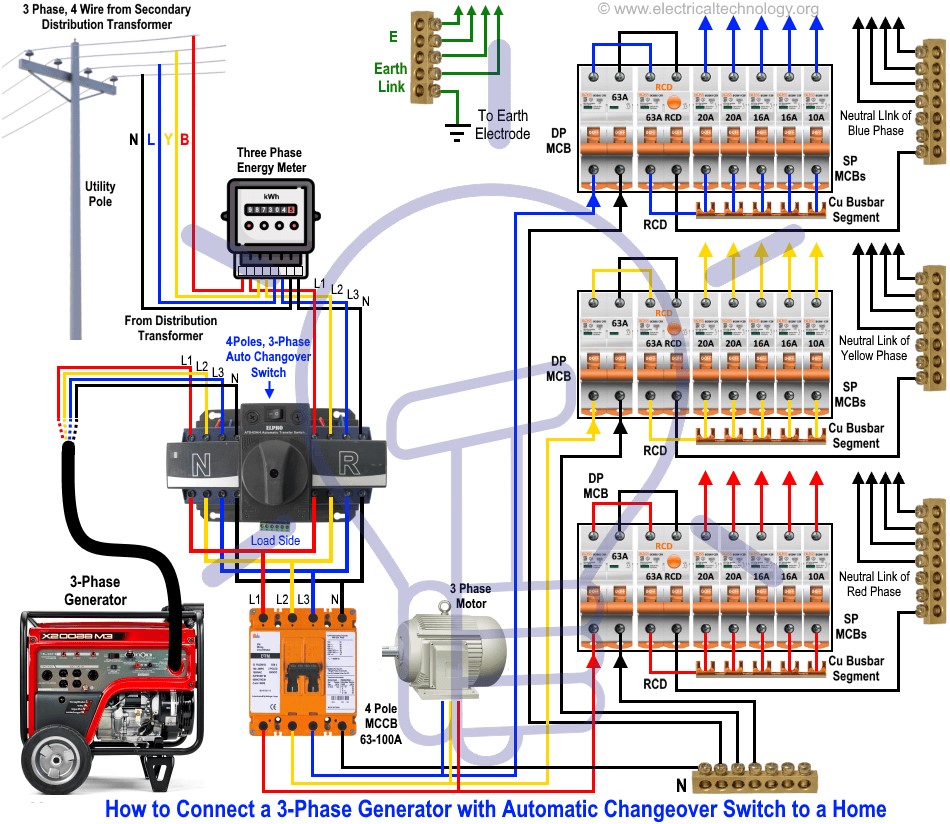

چگونه یک ژنراتور 3 فاز را به وسیله یک کلید چنج‌اور اتوماتیک به برق خانه وصل کنیم؟
برای وصل کردن یک ژنراتور سه فاز به برق خانه نیاز به استفاده از یک کلید تبدیل چنج‌اور اتوماتیک 4 پل داریم. روش موجود همانند آن چیزی است که برای ژنراتور یک فاز بیان شد، با این تفاوت که باید از کلید چنج‌اور 4 پل اتوماتیک استفاده کنیم. این بهترین و امن ترین راه است. چون در حالت برگشتن برق شهر، کلید اتوماتیک تشخیص داده و برق تولیدی خود را به برق شهر تزریق می‌کند.
توجه: شما ممکن‌است از یک کلید چنج‌اور اتوماتیک 3 پل بجای کلید 4 پل استفاده کنید.
چگونه یک ژنراتور 3 فاز را به وسیله یک کلید چنج‌اور دستی به برق خانه وصل کنیم؟
فرق زیادی بین اتصالات کلید دستی و اتوماتیک وجود ندارد. در شکل زیر ما از یک کلید چنج‌اور 4 پل دستی برای وصل کردن ژنراتور سه فاز به تبلو توزیع خانه استفاده کرده ایم. اتصالات مربوط به کلید چنج‌اور 3 پل همانند کلید تکفاز 2 پل است که در روش اول توضیح داده ایم، بااین تفاوت که دو اسلات دیگر برای فاز اضافی و نول وجود دارد.
توجه: ممکن‌است از کلید دو طرفه 3 پل بجای کلد 4 پل استفاده کنید.
کد رنگ سیم کشی:
در کلیدهای تک فاز از رنگ قرمز برای فاز، سیاه برای نول و سبز برای زمین و در برق های سه فاز از قرمز، زرد و آبی برای سه فاز استافده کرده ایم. شما ممکن‌است از کدهای ناحیه ای خاصی استفاده کنید مثلا کدهای IEC یا NEC که در آن:
NEC:
تکفاز 120 ولت:
سیاه = فاز ، سفید = نول و سبز/زرد = زمین.
سه فاز 208 ولت:
سیاه = فاز1 ، قرمز = فاز2 ، آبی = فاز 3 ، سفید/خاکستری = نول و سبز/زرد = زمین
IEC:
تکفاز 230 ولت:
قهوه ای = فاز، آبی = نول و سبز = زمین
سه فاز 208 ولت:
خاکستری = فاز1، سیاه = فاز2 ، قهوه ای = فاز3، آبی = نول و سبز = زمین.
احتیاط‌های عمومی:
توصیه‌های عمومی هنگام کار با برق:
- برق اصلی را در هنگام سرویس، نصب یا تعمیر وسایل برقی قطع‌کنید.
- از کابل های با سایز صحیح استفاده‌کنید.
- هیچگاه بدون راهنما و مراقبات صحیح، با برق کار نکنید.
- در حضور افراد متخصص و کار بلد و افزادی که تخصص دارند با برق کار‌کنید.
- دستورالعمل ها، راهنماها و ملاحظات را به دقت بخوانید.
- انجام کارهای برقی شخصی در بعضی کشورها ممنوع‌است. برای انجام تغییرات یا پروژه های برقی با یک مهندس برق یا شرکت متخصص تماس برقرار‌کنید.
- نویسنده مسئولیت تلفات، صدمات و آسیب دیدگی ناشی از به اشتراک گذاشتن این اطلاعات و یا استفاده از آن برای اجرای کارهای برقی را برعهده نمی گیرد. لطفا مرافب باشید چون برق خیلی خطرناک‌است.
منبع:mahsanat.com
